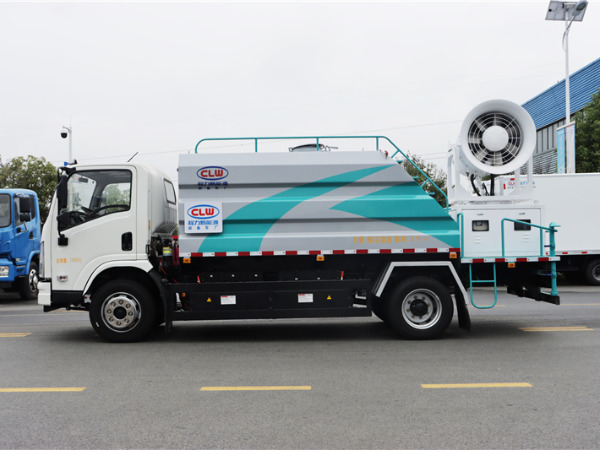

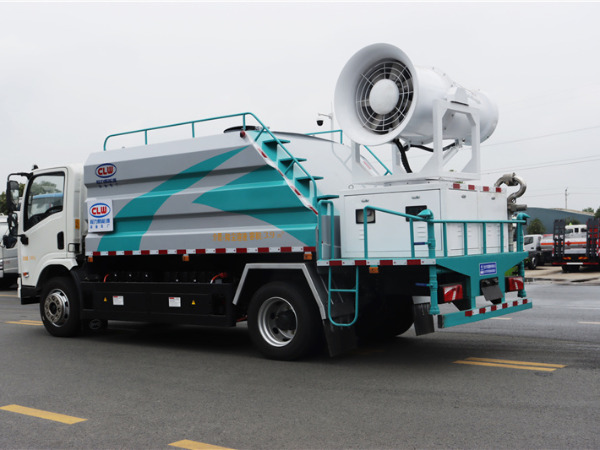

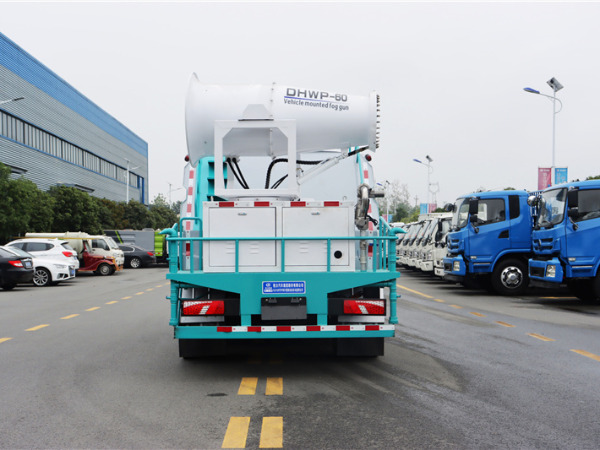

比亞迪T7純電動多功能抑塵車

產品要點：

湖北瑞力汽車有限公司位于專用汽車之都

，炎帝神農故里

，編鐘古樂之鄉——湖北省隨州市裕民大道18號

。公司成立于2011年11月9日，注冊資金一億元

，占地面積360畝

，員工600余名，其中工程技術人員360余名

，銷售隊伍200余名

。

若您購車有疑問

，可撥打我們銷售總經理：電話：400-8513-111、400-8513-111

，我們會及時給您回復

。

獲取報價單

訂購熱線：400-8513-111

整車基本參數表：

公告型號	CL5120TDYBEV純電動多功能抑塵車	外形尺寸	5140,5490x1920x2100
底盤型號	BYD112014EBEVD	上裝容積	8方
總質量	11800KG	上裝電動機額定功率	60KW
整備質量	8230KG	上裝每小時消耗電量	50KWH
軸距	3850MM	建議充電樁功率	120KW
輪胎	245/70R19.5	充電時間（建議功率下）	約1.5小時
軸數	2	備注：ABS型號:CM4XL-4S/4M;ABS生產企業:廣州瑞立科密汽車電子股份有限公;儲能裝置種類:磷酸鐵鋰蓄電池;儲能裝置生產企業:汕尾比亞迪汽車有限公;專用功能及裝置:水泵,遠程射霧器,儲液箱,灑水系統,主要用途為抑塵、降霾、除塵等;后伸尺寸:當霧炮橫向放置時,后伸量為0mm對應總長:6955mm,縱向放置時后伸量為500mm對應總長:7455mm;其他說明:驅動電機類型:永磁同步電機,額定功率95kW,峰值功率160kW,生產企業:精進電動科技股份有限公司;
底盤電機**功率	160 KW
電池組額定電壓	515V
電池電量	177KWH
底盤滿載續航里程	400 KM
電池類別	磷酸鐵鋰蓄電池
電池品牌	比亞迪
燃料種類	純電動
環保
免征

新能源汽車包括純電動汽車

、增程式電動汽車、混合動力汽車

、燃料電池電動汽車

、氫發動機汽車等。本產品為純電動汽車

新能源純電動汽車簡介：

純電動汽車(Blade Electric Vehicles

，BEV)是一種采用單一蓄電池作為儲能動力源的汽車

，它利用蓄電池作為儲能動力源，通過電池向電動機提供電能

，驅動電動機運轉

，從而推動汽車行駛。純電動汽車的可充電電池主要有鉛酸電池

、鎳鎘電池

、鎳氫電池和鋰離子電池等，這些電池可以提供純電動汽車動力

。同時

，純電動汽車也通過電池來儲存電能，驅動電機運轉

，讓車輛正常行駛

。

純電動專用車優點：

(1)零排放。純電動汽車使用電能

，在行駛中無廢氣排出，不污染環境

。

(2)能源利用率高

。有研究表明，同樣的原油經過粗煉

，送**電廠發電

，經充入電池，再由電池驅動汽車

，其能量利用效率比經過精煉變?yōu)槠?div id="jpandex" class="focus-wrap mb20 cf">，再?jīng)汽油機驅動汽車的要高。

(3)結構簡單

。因使用單一的電能源

，省去了油箱

、發動機、變速器

、冷卻系統和排氣系統

，相比傳統汽車的內燃汽油發動機動力系統，其結構大為簡化

。

(4)噪聲小

。在行駛過程中振動及噪聲小，車廂內外十分安靜

。

(5)原料廣

。使用的電力可以從多種一次能源獲得，如煤

、核能

、水力等，解除了人們對石油資源日見枯竭的擔心

。

(6)移峰填谷

。對于發電企業和電力公司來說，電動汽車的電池可在夜間利用電網的廉價"谷電"進行充電

，可以平抑電網的峰谷差

，使發電設備日夜都能充分利用，從而大大提高經濟效益

。

一
、產品簡述

我公司方罐抑塵車標配:前對沖、后灑

、側噴

、后置式工作平臺、平臺上有高壓水炮（可 360°旋轉

，可調成柱狀**射程 35 米

，也可調成霧狀**射程 15 米，(可調成：直沖狀

、大雨

、中雨、小雨

、毛毛雨）

，配備優質大功率專用灑水泵，取力器

，雜物過濾網

，國標通用 65 型消防接口（可通過消防栓加水），2 根引水膠管

。水泵

、取力器

、球閥、濾網均為**標準產品

，主管道加粗

，法蘭墊、法蘭盤加厚

，前對沖

，大通徑球閥，具有性能優良

，工作可靠

、效率高、流量大

。尾部加裝霧炮能有效的對霧霾

、灰塵進行有效的抑制效果。

二
、產品性能及特點

（1）整車靚麗

，結構緊湊，布局合理

，部件做工精細

，產品配置完善，操作性能好

。

（2）射程遠

，覆蓋面積大，霧粒細小

，與飄起的塵埃接觸時

，形成一種潮濕霧狀體，能快速將塵埃抑制降沉

。

（3）適用范圍廣

，工作效率高，可邊行駛邊噴霧

，噴霧速度快

，對塵埃有較強的穿透力和霧珠附著力，能有效地節約用水量和減少環境污染

。

（4）遙控/手動兼容，啟動快捷

，使用安全

，靈活方便，性價比高

。

（5）微電機**水平旋轉

，液壓馬達**俯仰角度

，變換角度速度快。

（6）車輛配置全新升級

，主管道加粗

、萬向前沖、50 的大通徑球閥

。

產品簡介：

我公司生產的多功能抑塵車

，利用水霧吸附空氣中的粉塵，淡化空氣中的污染顆粒物濃度

，達到（固塵

、降塵、清潔凈化空氣）的效果

，有效緩解城市塵?div id="d48novz" class="flower left">

？諝馕廴粳F(xiàn)象并可用于公共場所（增濕、降溫

、消毒

、除臭）?div id="d48novz" class="flower left">

？梢愿纳瓶諝赓|量

，用于降低PM10、PM2.5

，被譽為PM2.5治理神器

。同時也可以改善工礦作業物料堆放、建筑施工和爆破拆除引起的灰塵污染

，亦可用于城市大氣治理

、農藥噴灑、消毒等

。

我公司抑塵車優勢

、罐體耐用：罐體采用有限元分析方法優化設計，充分利用車載空間

，水罐容積大

，并通過了嚴格的可靠性試驗，罐體內部做防腐防銹處理

，更加經久耐用

，延長使用壽命3-5年；罐體與大梁焊接牢固

，更穩定

。

2、電路安全：霧炮電控箱線路

，專業電工組裝

，更安全

，安全系數比較高，不易漏電

、短路

，不比小廠，噴霧機設有緊急停止按鈕

，操作安全可靠

。

3、自主**:霧炮具有自主**,結構緊湊,射程遠,霧粒細小,覆蓋面積大,可手動或遙控操縱

。

車輛特點及性能

、功力強、射程遠

、穿透力強

、霧粒附著力強、覆蓋范圍廣

、可以實現精量噴霧

。

2、二次霧化技術

，采用了一種特定的起渦輪風助裝置改變風向使之與霧粒的流動方向形成一個夾角

，促進水霧化充分

3、配套柴油發電機組供電安裝在運輸車輛上

，操作靈活

，使用安全可靠，遙控和人工**操作

，可隨意**調節水平旋轉噴霧角度

。

4、工作效率高

、噴霧速度快;對容易引起塵埃的堆場噴水除塵時

，噴出的霧粒細小與飄起的塵埃接觸時，形成一種潮濕霧狀體

，能快速將塵埃抑制降沉

，霧量沉降率可達95%。

、當霧滴從噴嘴中噴出后在噴霧區域被高速高壓氣流進一步破碎

，并使霧滴的速度逐漸增加，提高了霧化程度

，霧化一般可達到約50-150um直徑大小的霧滴

。配套動力靈活，既可用三相380V的市電，也可配套發電機組供電

。

6、耗水量相比其它抑塵噴灑設備可節約70%～80%(噴**

、灑水車)

，且水霧覆蓋粉塵面積遠遠大于其它抑塵噴灑設備。

底盤基本參數表：

總質量	11800	軸距	3850
整車電量（kWh）	177.74	電機**功率	160
整車電壓平臺（V）	515	電機型號	TZ365XSC07
**車速（km/h）	95	**爬坡度	30%
接近角/離去角（°）	19/11	**小轉彎半徑	7
**小離地間隙	160	上裝配電功率	60
前后橋承載	3.5/7.5	充電時間	2h
續駛里程（工況法km）	230	輪胎規格	245/70 R19.5
驅動電機	直驅電機	轉向系統	EHPS(電動液壓助力)
充電型式	DC100kw	方向盤	無按鍵四幅方向盤
電池型式	磷酸鐵鋰電池	轉向管柱	四向可調
駐車型式	氣動手剎	制動型式	氣壓
駕駛室型式	平頭平頂單排	制動器	前后鼓式
駕駛室翻轉型式	手動	輪胎	無內胎子午線輪胎
駕駛室懸置	橡膠懸置	車窗	手動

·可按用戶要求為根據用戶的實際需求

，為每位用戶打造品質

、個性化的專用車，歡迎新老客戶來電來人考察訂購和自帶底盤改裝

！
·創優質服務企業

；造用戶滿意產品；樹品牌!公司堅持以“質量求生存

、信譽求發展

、科技創新路、服務創品牌”的經營理念

，以“誠信

、務實、創新

、進取”為企業宗旨

，不斷提升自身產品質量，開發適應市場需求物美價廉的多功能專用汽車!

/202105/1621995107_bf76f46f1b0ccbfd302c.jpg

我們將謁誠為您提供好

、快

、優質的服務！

·**步：購車洽談：

通過電話聯系或實地考察洽談車輛型號

、價格和相關要求

。

·**步：簽訂合同：

雙方簽訂車輛購銷合同并預付合同定金（傳真簽訂合同、實地簽訂合同均可）

。

·第三步：安排生產：

我公司根據合同要求

，安排車間生產。

·第四步：交付車輛：

車輛交付驗收

，支付車輛余款

，完成相關手續。

交付方式：客戶可自提車輛

，也可協商由我公司安排送車并協定相關費用.更多詳細訂車流程請來電咨詢

！

/202108/1630389567_4adfeaed5682146b12fd.jpg

售后服務承諾書

本公司是一家專用汽車企業。多年來經過公司全體員工的不懈努力

，已形成一條完整的設計

、銷售、質量檢測和售后服務的產業鏈。售后服務是我公司售前

、售中和售后環節中的重要支柱

。特別是近幾年來隨著公司能力的不斷提升和出口貿易的展開，售后服務體系得到了完善

。

服務體系

一

、服務體系是質量管理體系的重要環節。
二

、服務保障：本公司服務是嚴格履行公司程序文件和質量手冊

，結合市場和用戶的要求，給予保障

。

三

、服務宗旨：專業創造價值，誠信鑄就未來

！

四

、服務機構：在銷售公司**下的售后服務部門，負責公司售后服務工作和管理各駐外機構的服務工作

。

服務原則

在用戶嚴格遵循使用說明書

，正常操作的情況下，自購車之日起（以車輛出廠登記卡為準）一年內

，行駛里程不超過 25000公里之內

，因設計、制造

、裝配原因引起的產品機件損壞

，經有關汽車服務站和監督部門鑒定后，在三個工作日內向我公司售后服務部門提交書面資料

，售后服務部門確認后實行三包服務

。

具體服務如下：

1、三包服務期內的產品質量以包修為主

，修理費全免(不包括易損件和電器部分)

。

2、終身保修

。超過包修期內的產品

，需更換配件的只收取相關成本費。

、免費培訓操作員：

⑴ 由我廠安排**工程師現場指導

，學習理論及實際操作；
⑵ 掌握專用車的基本理論

，性能以及功能

；
⑶ 按程序能熟練的操作

；
⑷ 能進行正常的日常維護，排除一般技術故障

。
